カーポート ３

ラチス梁のモックアップ再製作

　前回のラチス梁のモックアップ製作の反省点を考慮して、再度、モックアップを製作しました。

---

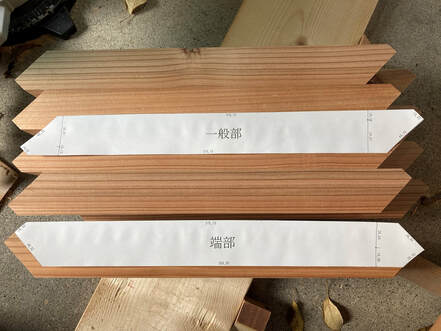

　　厚紙で現寸型紙を製作しました。
　　切断、切断後の両面チェックに役に立ちます。

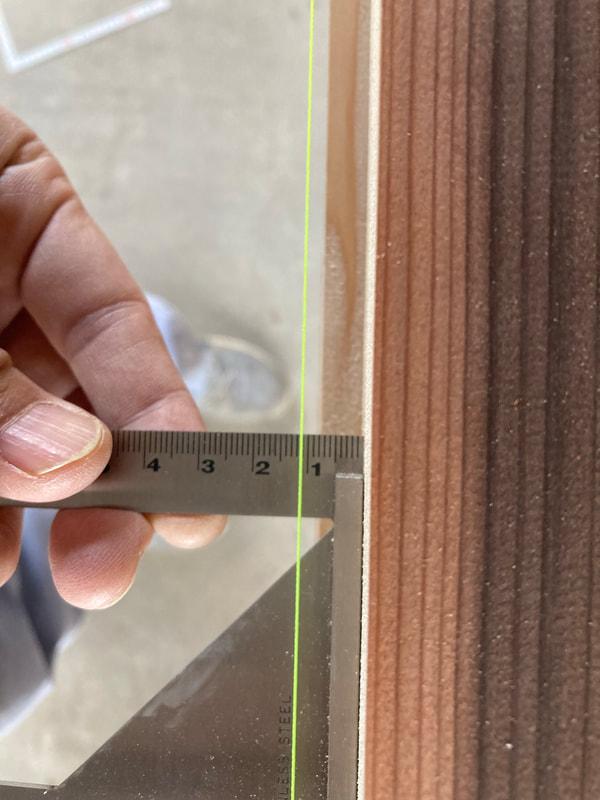

　　切断後の精度は0～0.3㎜程度かと思います。

---

---

上弦材と下弦材の反りがかなりある材料です。横方向に1/150、上下方向に1/200程度の反りがあります。

---

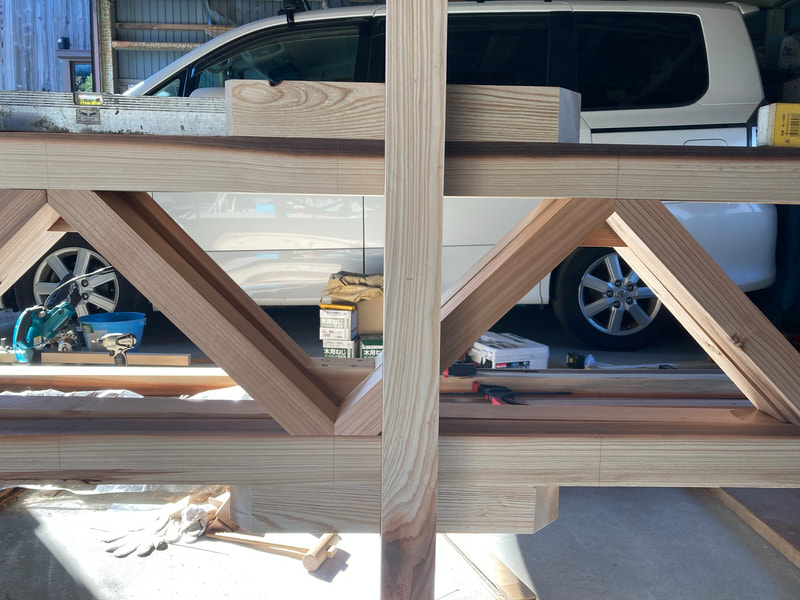

反りのある材料同士を上弦材と下弦材に使うのですが、幅止め枠を作り挟み込みました。これでかなり反りは抑え込めました。あと少しの反りはすでに出来上がっているモックアップを使い補正します。
組み上げてしまえば、固定されてしまします。

---

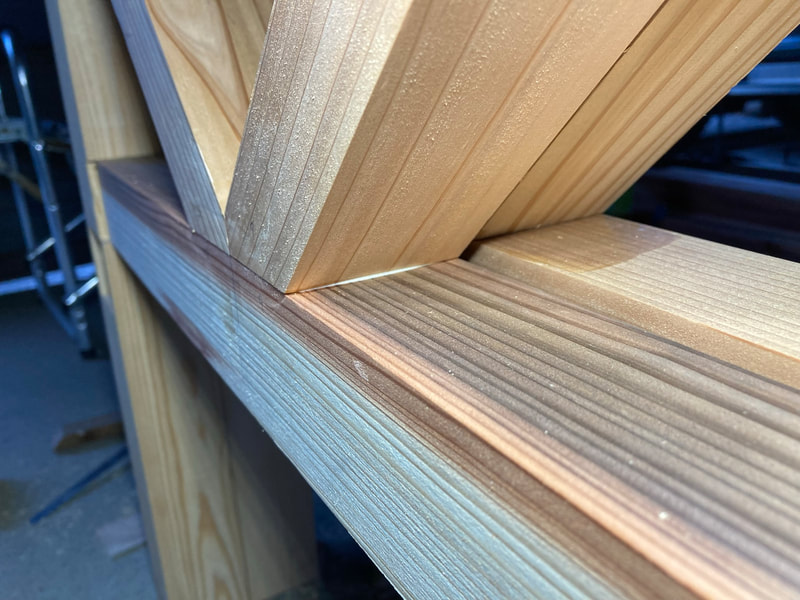

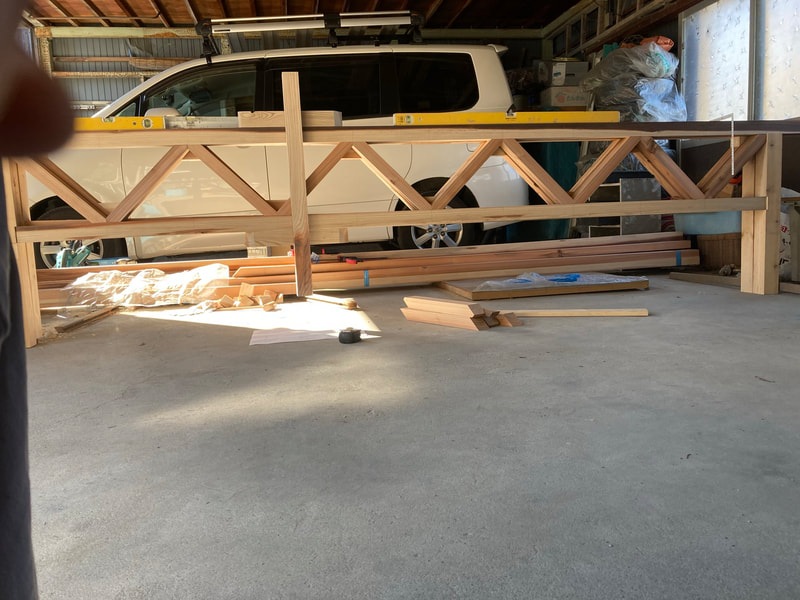

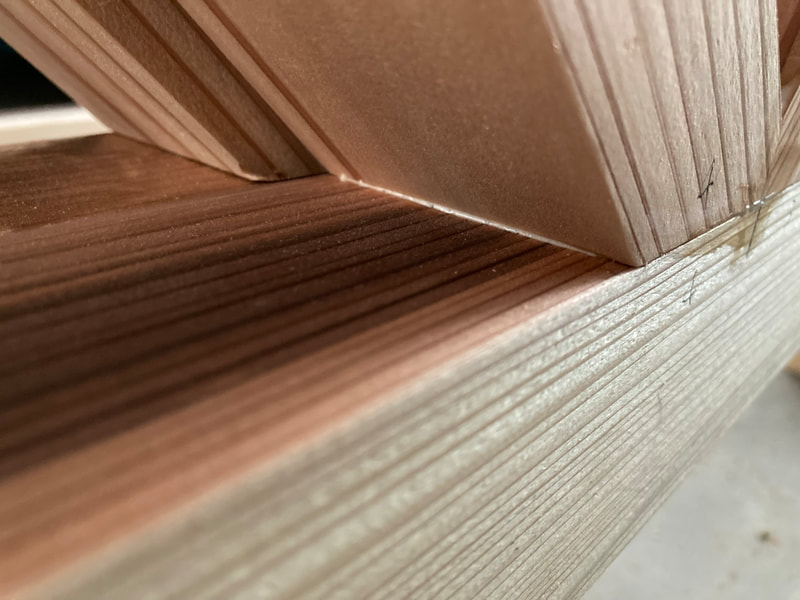

前回の物とは格段に精度向上しました。追求すれば、もっと精度を上げるための方策はありますが、このモックアップは試験体でもあるので、実際にカーポートとして組み立てる時の精度程度と考えると、この程度かと思います。前回はすき間だらけだったので接着不良が心配でしたが、今回は十分に接着しているようです。　逆に組み上げるのに最後のピースはぎちぎちで木づちを使いました。

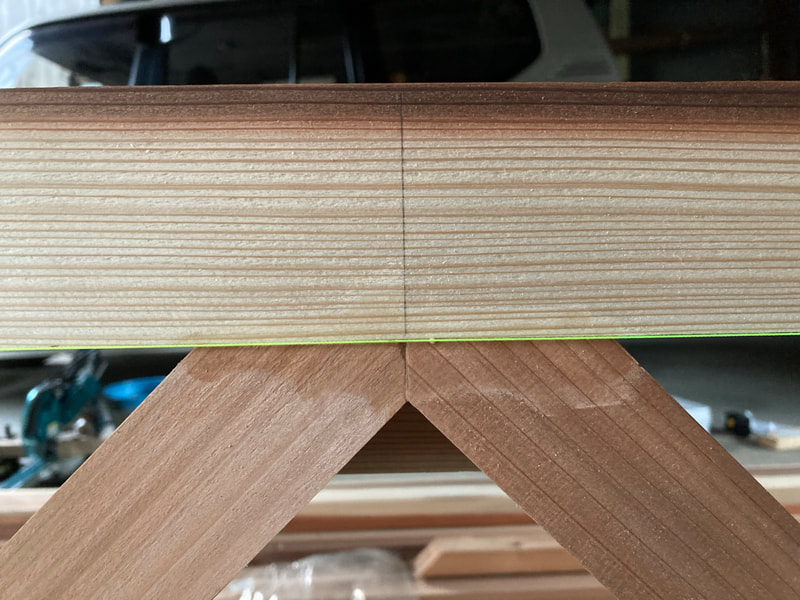

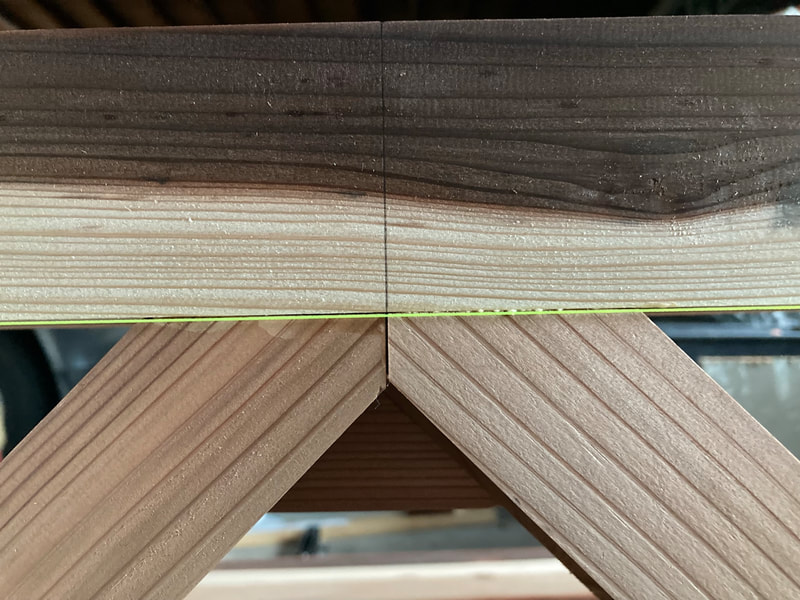

黄色い線に見えるのは水糸です。反りを補正するためのしるしです。
このまま、一晩の養生をして、再度チェックしてみます。はみ出た接着剤はカッターで切除します。
